1、现场背景概况
本项目旨在通过威脉DM3管道防腐层检测仪,明确目标区域燃气管道的走向、埋深及防腐层状况等关键信息。同时,对探测设备的操作便捷性、抗干扰能力、精度深度准确性及各项参数指标进行全面验证,为燃气管道的运维管理提供数据支撑与设备性能参考。
2、探测过程
(一)信号施加与设备参数设置

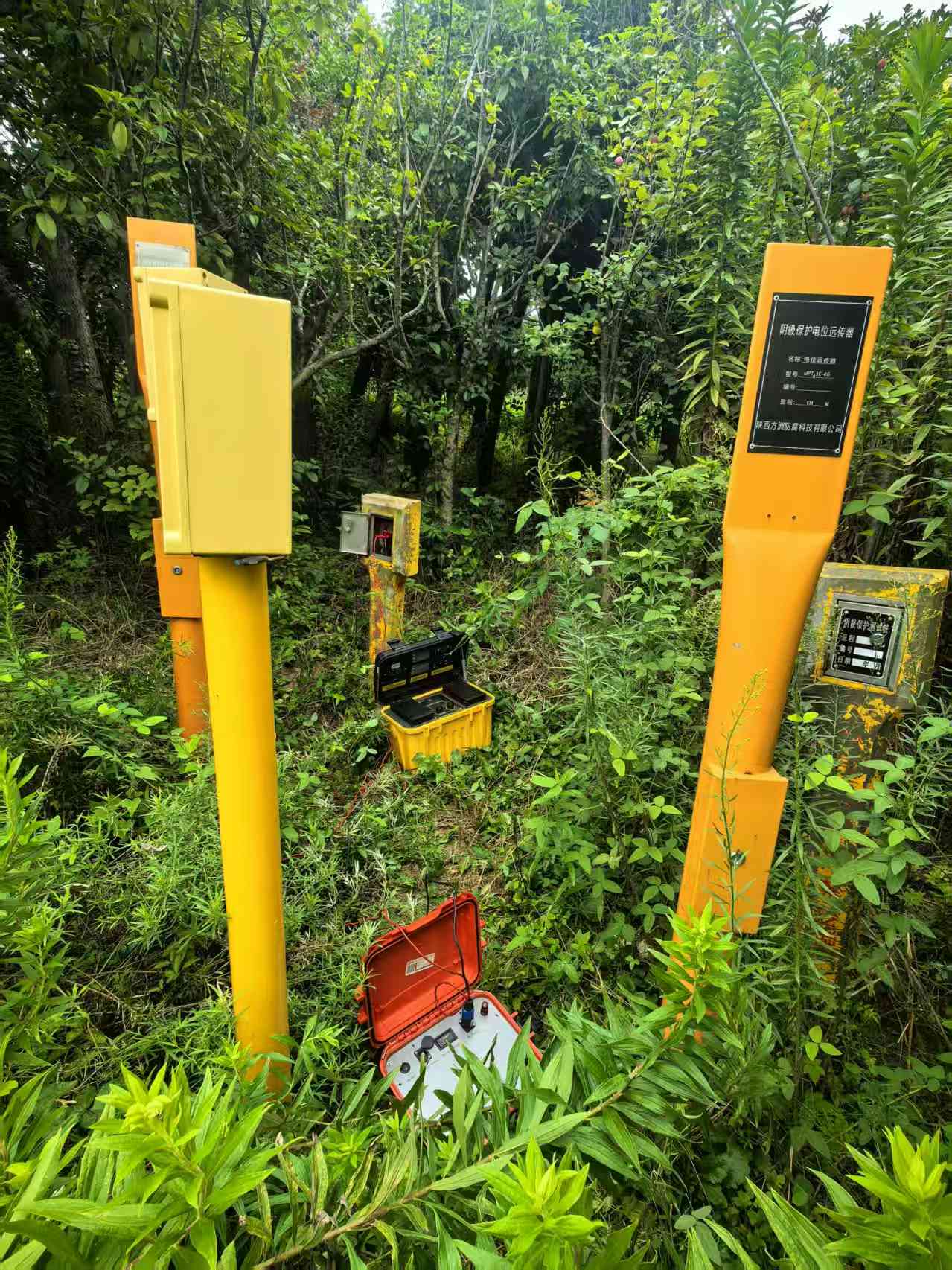

发射机连接目标区域测试桩,因测试桩线路无标识牌,需逐一连接验证。首次连接线路后,接收机在现场探测到的信号乱窜且不稳定,判断线路连接错误。
在合燃工作人员指导下,重新连接正确的管道线路,接收机成功接收到稳定信号。
发射机设置工作频率为3Hz/6Hz/128Hz,电流输出调整为300mA,为后续探测提供稳定信号源。
(二)管道走向与长度探测

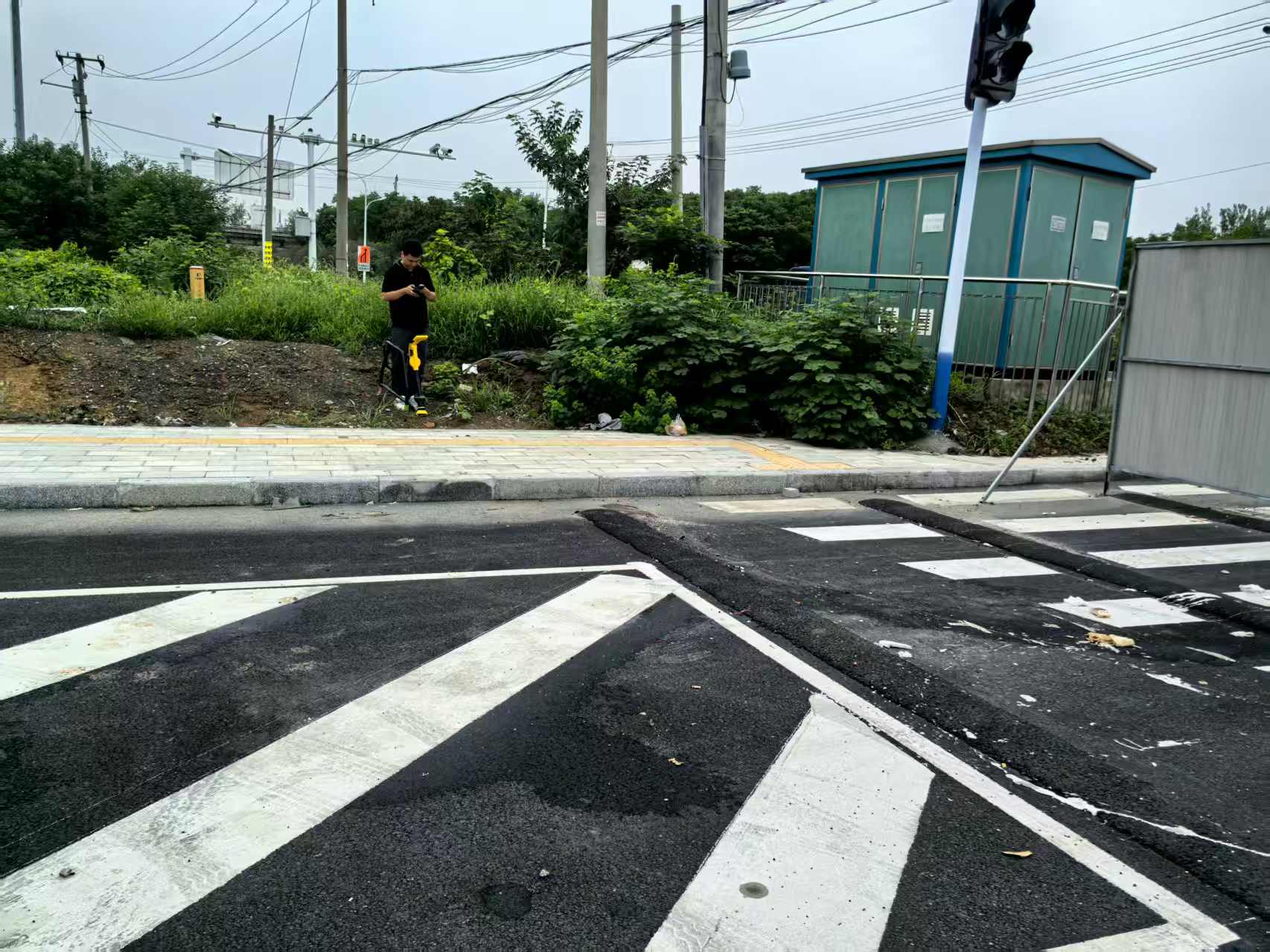

接收机切换至128Hz定位频率,开始管道方向探测。探测范围从南方土堆延伸至在建公路围栏下,接收机绿色信号条显示现场无明显干扰信号。
本次探测累计完成52米管道长度的信号追踪,手簿与接收机成功连接后,通过配套软件记录线路信息。
点位GPS定位精度达厘米级,采集的点位信息可实时保存、随时查看及修改,软件支持管道信息实时记录与上传,提升探测效率。
(三)管道防腐层状况检测
完成管道路径探测后,将A字架与接收机连接,同时为接收机安装磁靴,设备自动采集3+6Hz/4+8Hz超低频电流,启动防腐层状态检测。
手簿连接接收机后,软件同步记录低频电流与定位电流数据。
接收机屏幕通过前后箭头指示防腐层故障点位置,检测任务结束后,可在配套APP及云平台在线查看检测报表,也可根据需求导出或导入指定数据格式的报表。
3、手簿数据保存
手簿连接内部网络后,开放443端口(服务器端口)与8383端口(照片存储服务器端口),数据可直接传输至内部服务器。
手簿插入内网卡后,可实现手机端与内部服务器的连接,数据直接传送至甲方服务器。
公网环境下,通过更改手簿IP地址,数据可直接传输至甲方服务器,保障数据传输的灵活性与安全性。
4、DM3探测报告(可云平台在线查看)

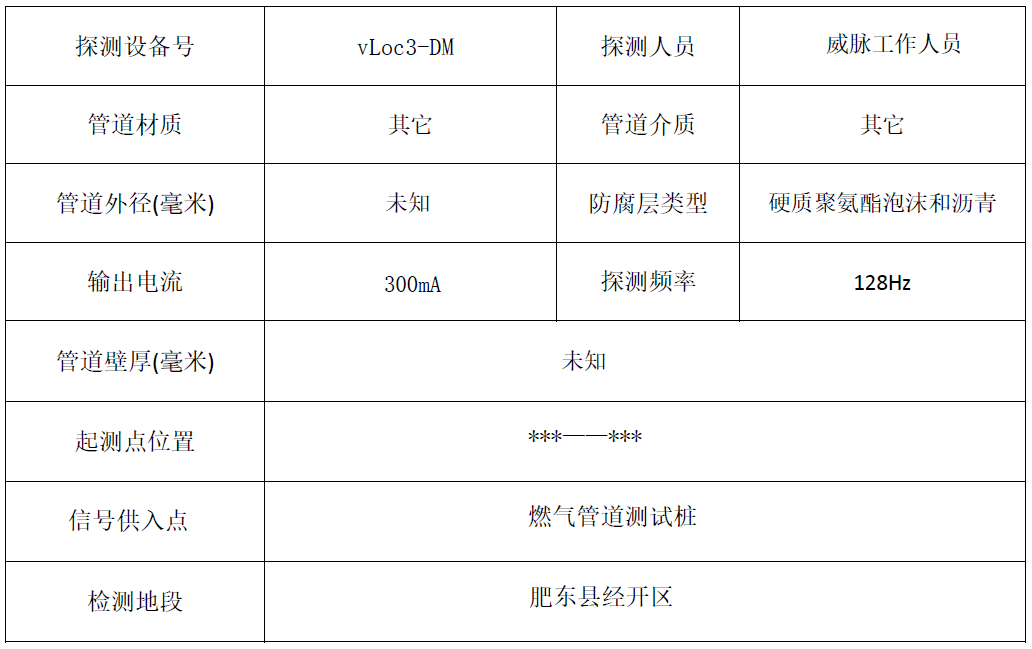

(一)管道信息表(可手动输入编辑)

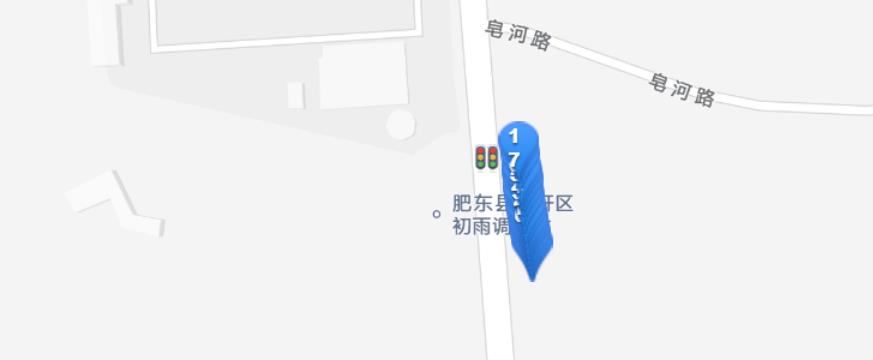

(二)管道路径(可选择生成平面图或卫星图,卫星图适用在市区的管道)
管道长度:52.101047米
(三)深度变化曲线图
深度单位:米

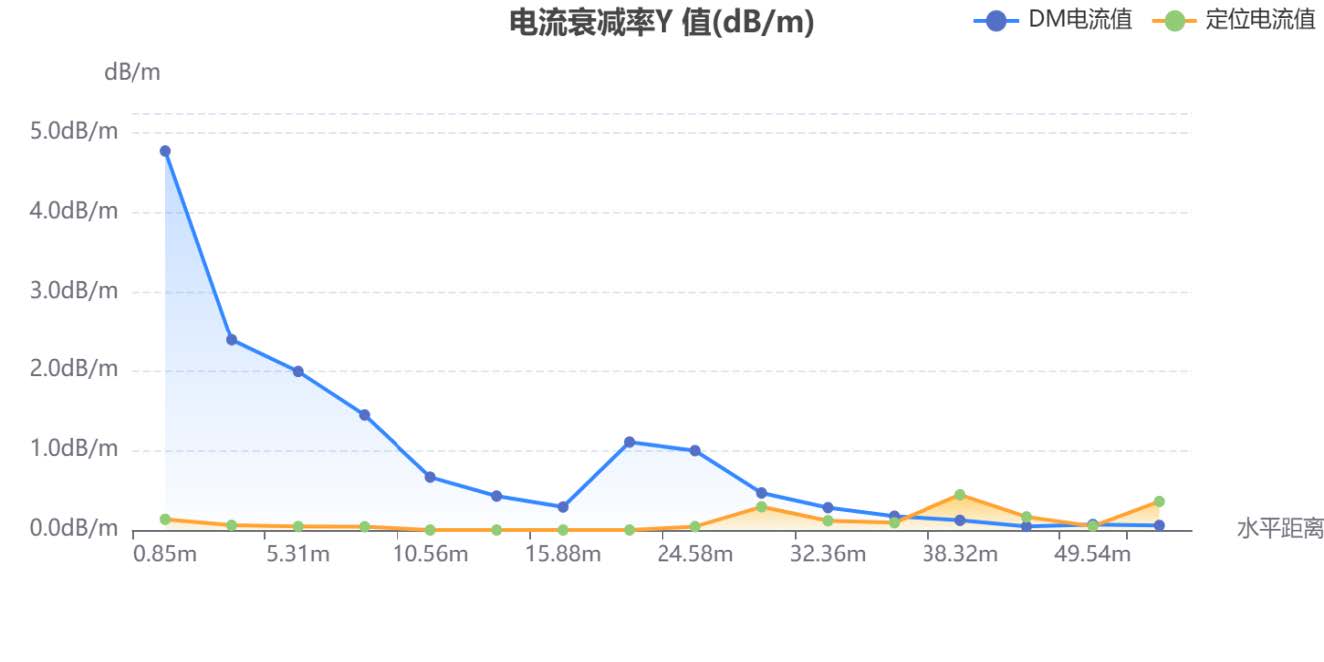

(四)电流衰减率曲线图
深度单位:米电流衰减率:db/m

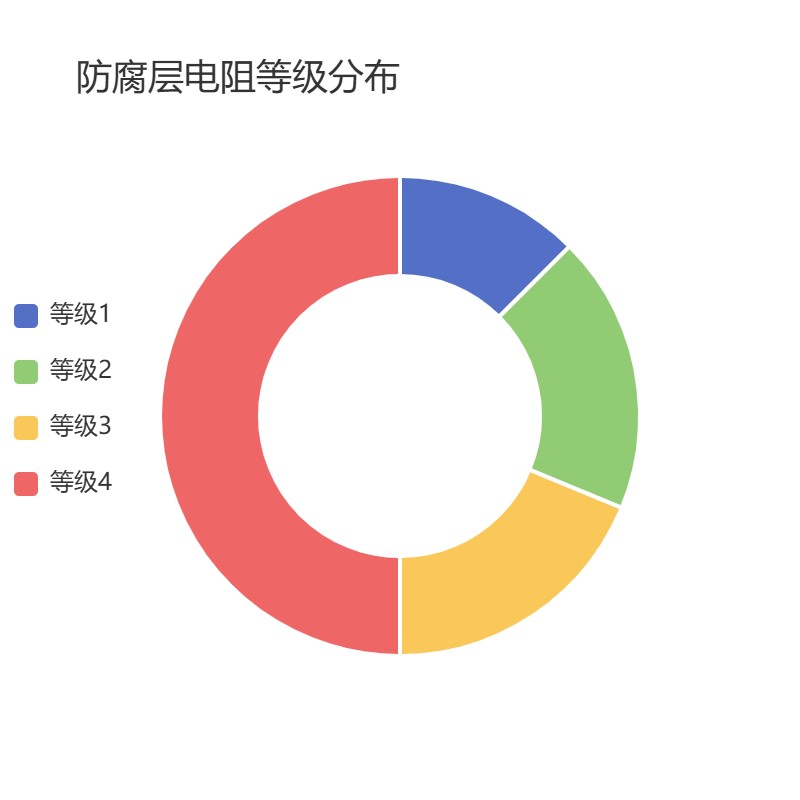

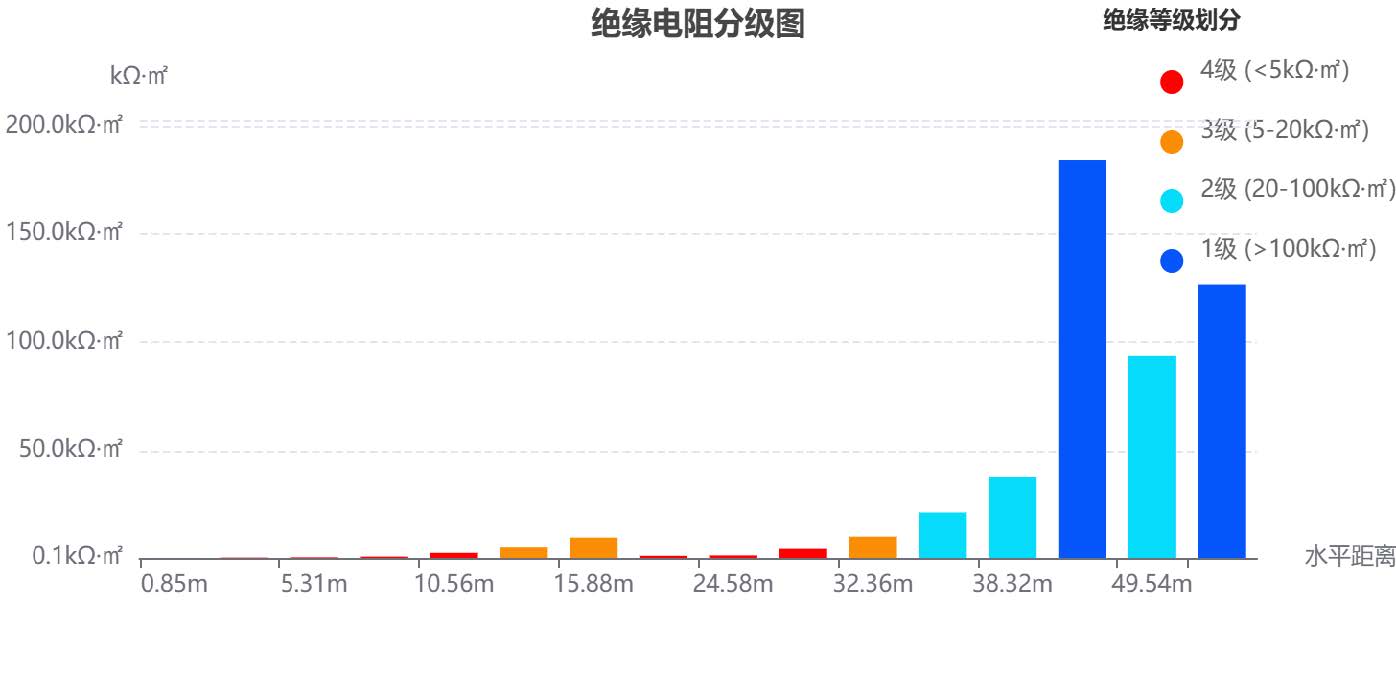

(五)绝缘电阻分级图
绝缘电阻率:kΩ·㎡

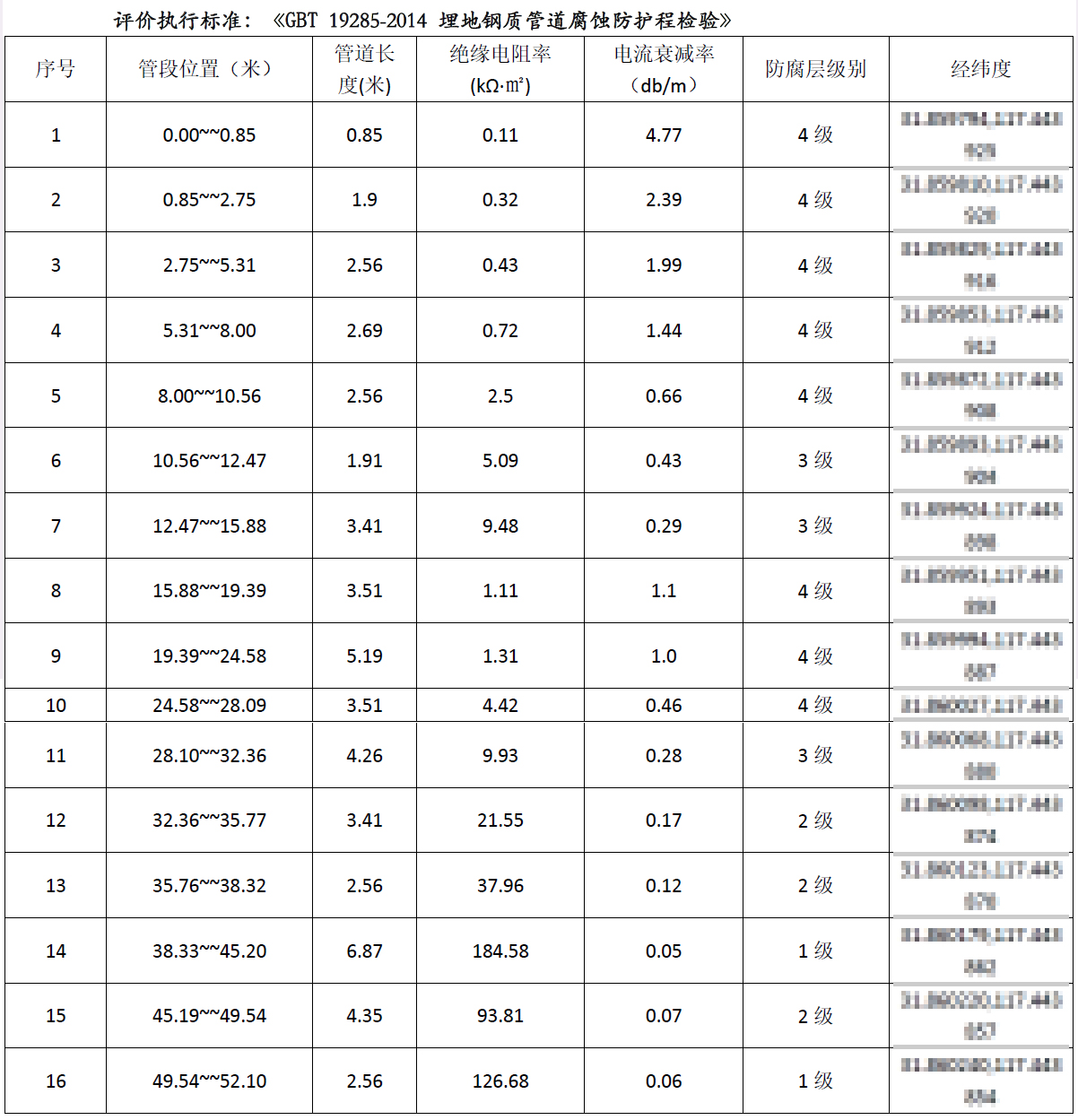

(六)防腐层评估表
(七)评估结果
注:
1级为优、2级为良好、3级为监控、4级为差
评为1级的有9.43 m,占全长的12.50%
评为2级的有10.32 m,占全长的18.75%
评为3级的有9.58 m,占全长的18.75%
评为4级的有22.78 m,占全长的50.00%
